一、產品別名：

蓄電池放電儀、蓄電池活化儀、蓄電池放電測試儀、蓄電池充放電測試儀

二、產品概述：

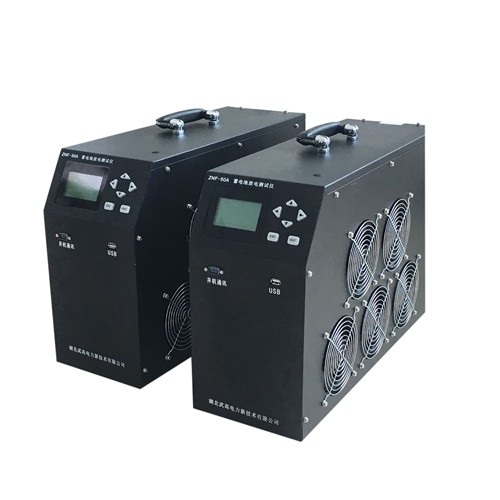

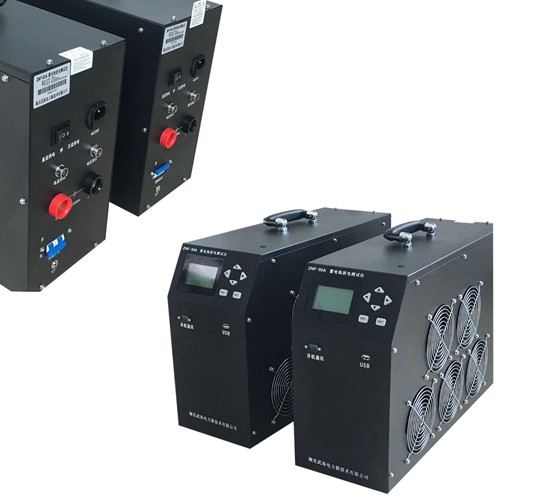

該儀器是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。

該儀器功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。

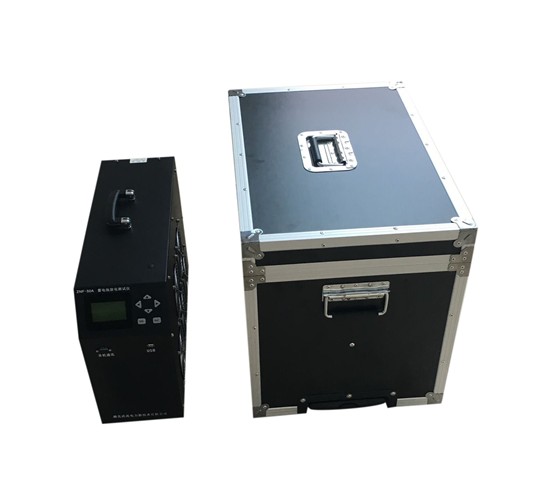

該儀器系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。

三、功能特點：

采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

具有無線通訊功能，無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。簡化接線，靈活方便。

無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。

設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高

配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

有USB接口，可將放電過程的數據存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

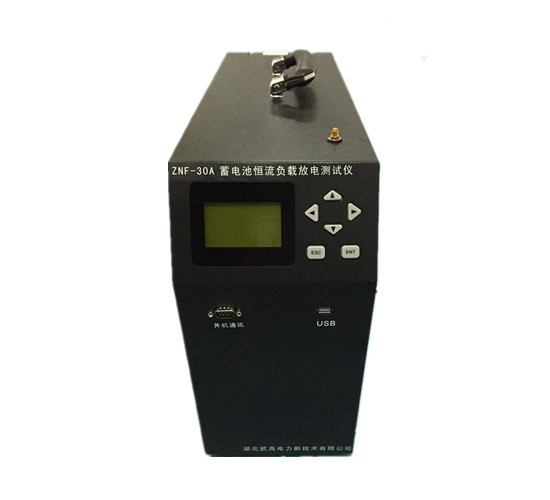

采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。

自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

可通過短時放電（10分鐘）來預估蓄電池組容量。

可記錄測試/放電過程每節電池放電情況，主要是電池組總?cè)萘?、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。

技術參數：

本說明書用于指導用戶對該儀器進行操作。

?  操作者必須具有電工以上資職。

?  操作者在使用中應格外注意人員、設備的安全。

?  該儀器屬于精密測試設備，在使用過程中應輕拿輕放，切勿亂扔亂摔，其結果輕者會導致外殼變形，重者會導致內部元件出現故障，影響正常使用。

?  避免噴濺液體到該儀器表面，以免進入系統造成永久傷害，可燃性氣體可能引起爆炸。

為了您的安全，在操作該儀器前，請先閱讀完本說明書中的全部?jī)?nèi)容。測量人員應熟悉所測試系統的特點。采取正確的測試步驟，以免造成自身及工作區域其他人的傷害和檢測設備的損壞，這一點是非常重要的。

我們假定操作者在使用本測試儀之前，已經對電池、充電系統和設備起動有了一個全面的了解。在使用本測試儀前，請務必參考并遵守相關的安全注意事項，及被測試設備制造商提供的測試步驟。
